마찰계수·인체공학 힘 측정



재료 표면의 미끄러짐과 작업자의 밀기·당기기 힘을
목적에 맞는 전용 시스템으로 수치화하세요.



MEASURE WHAT PEOPLE FEEL

미끄러짐과 작업 부담을 감각이 아닌 데이터로

필름·포장재·코팅 표면의 마찰 특성은 이송성과 포장 품질에 영향을 주고, 작업자가 밀고 당기고 들어 올리는 힘은 설비·작업환경 설계의 중요한 기준이 됩니다. MARK-10은 두 목적에 맞춘 전용 게이지와 인체공학 키트를 제공합니다.

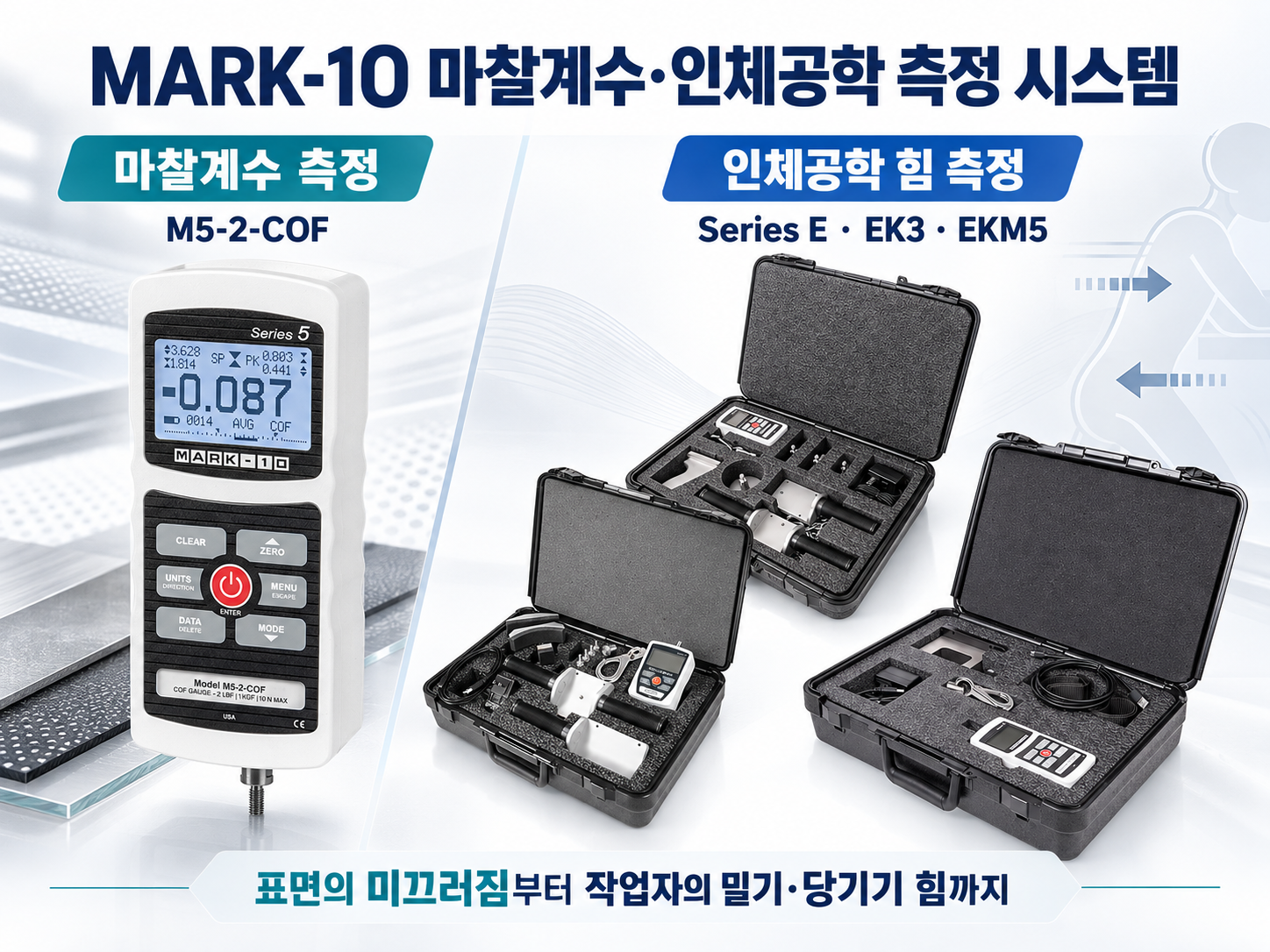

무엇을 측정하시나요?

COEFFICIENT OF FRICTION

마찰계수 측정

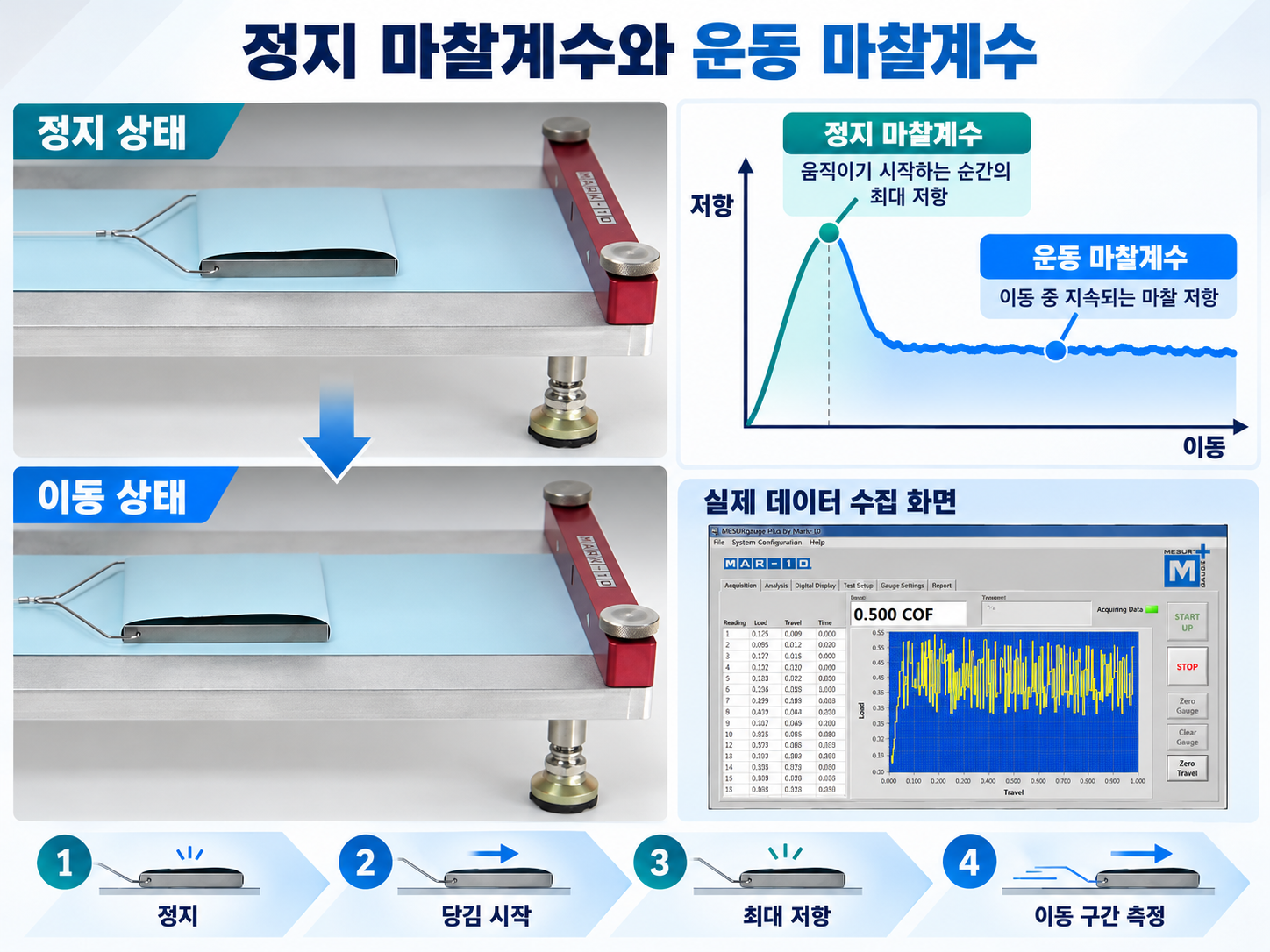

시료 위의 썰매를 일정한 속도로 당겨 정지 마찰계수와 운동 마찰계수를 확인합니다.

필름 · 시트 · 종이 · 포장재 · 코팅재

ERGONOMICS & STRENGTH

인체공학 힘 측정

작업자가 실제 작업에서 사용하는 밀기·당기기·들기·근력을 실시간값과 피크값으로 측정합니다.

작업 분석 · 설비 개선 · 근력 평가 · 안전 연구

구분	M5-2-COF	Series E	Series EK3	Series EKM5
주요 목적	정지·운동 마찰계수	고급 작업·근력 분석	기본 인체공학 측정	근력·마이오미터 평가
측정 범위	2 lbF / 10 N	100·200·500 lbF	100·200·500 lbF	200 lbF / 1,000 N
구성 특징	COF 전용 게이지	Click-Lock® 액세서리	Series 3+기본 부속	Series 5+테이블 마운트
추천 환경	품질관리·재료시험	다양한 현장 작업 분석	경제적인 입문 구성	고정식 근력 평가

※ 100·200·500 lbF는 각각 약 500·1,000·2,500 N입니다. 실제 구성과 호환 액세서리는 선택 모델에 따라 확인이 필요합니다.

01 · COEFFICIENT OF FRICTION

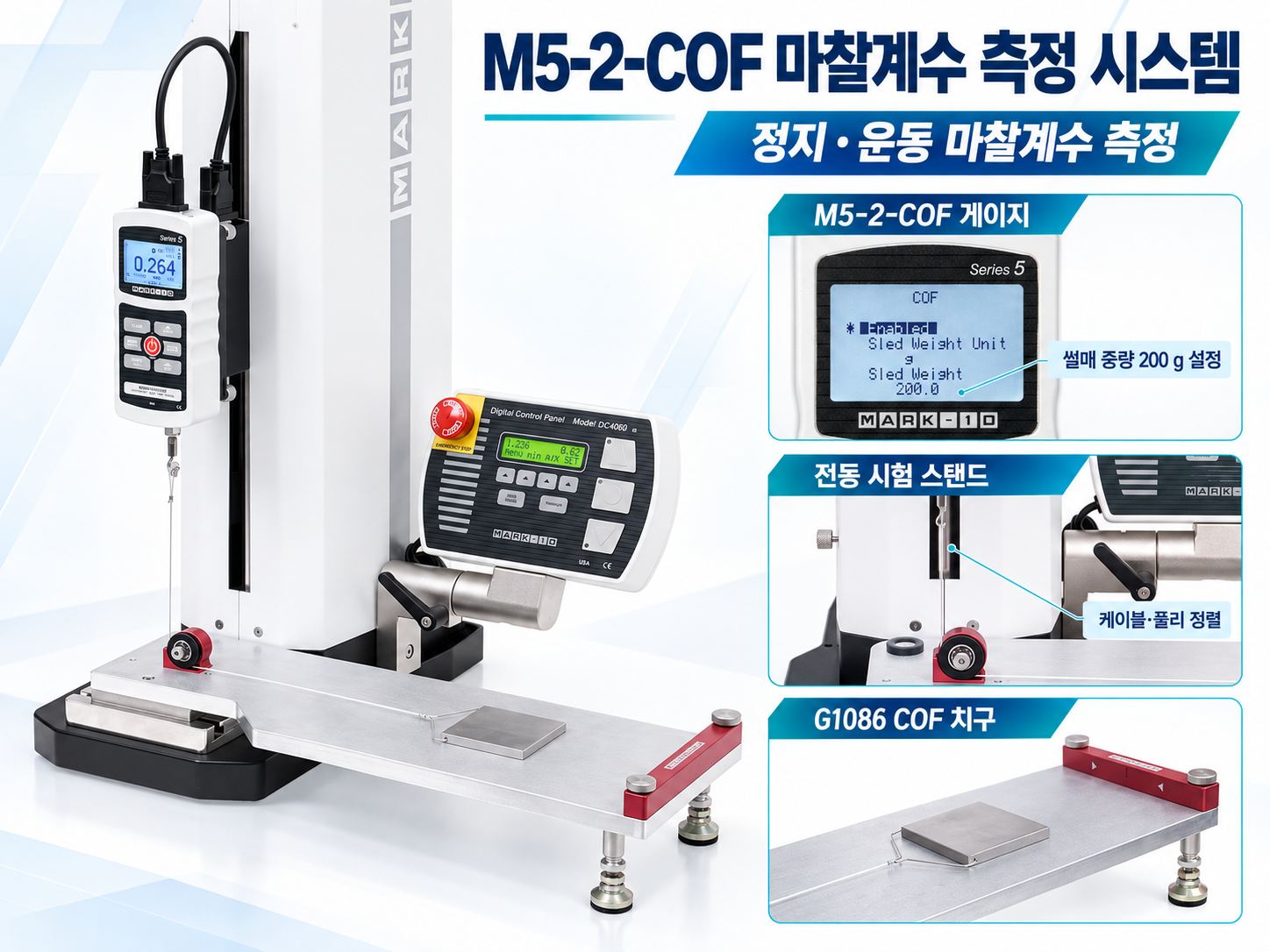

M5-2-COF

정지·운동 마찰계수를 화면에서 직접 확인

썰매 중량을 입력하면 측정한 인장력으로 정지 마찰계수와 운동 마찰계수를 계산합니다. 2 lbF(10 N) 용량의 전용 게이지로 ASTM D1894 등 관련 시험 구성에 활용할 수 있습니다.

• 설정 가능한 썰매 중량 100~1,000 g
• 7,000 Hz 샘플링, 정확도 ±0.1% FS
• 최대 1,000개 데이터 메모리와 통계
• USB·RS-232·Mitutoyo·아날로그 출력
• MESUR® Lite 데이터 수집 소프트웨어 포함



COF QUICK GUIDE

마찰계수 기본 측정 순서

STEP 01

시료 준비

표면 방향과 상태를 동일하게 준비

STEP 02

썰매 설정

규격에 맞는 시료와 중량 적용

STEP 03

조건 입력

썰매 중량·속도·측정 조건 설정

STEP 04

일정 속도 인장

케이블과 썰매 정렬 후 시험 시작

STEP 05

계수 확인

정지·운동 마찰계수 저장

※ 시험 규격에 따라 썰매 중량, 속도, 시료 치수, 접촉 시간과 시험 방향이 달라질 수 있습니다.





02 · ERGONOMICS

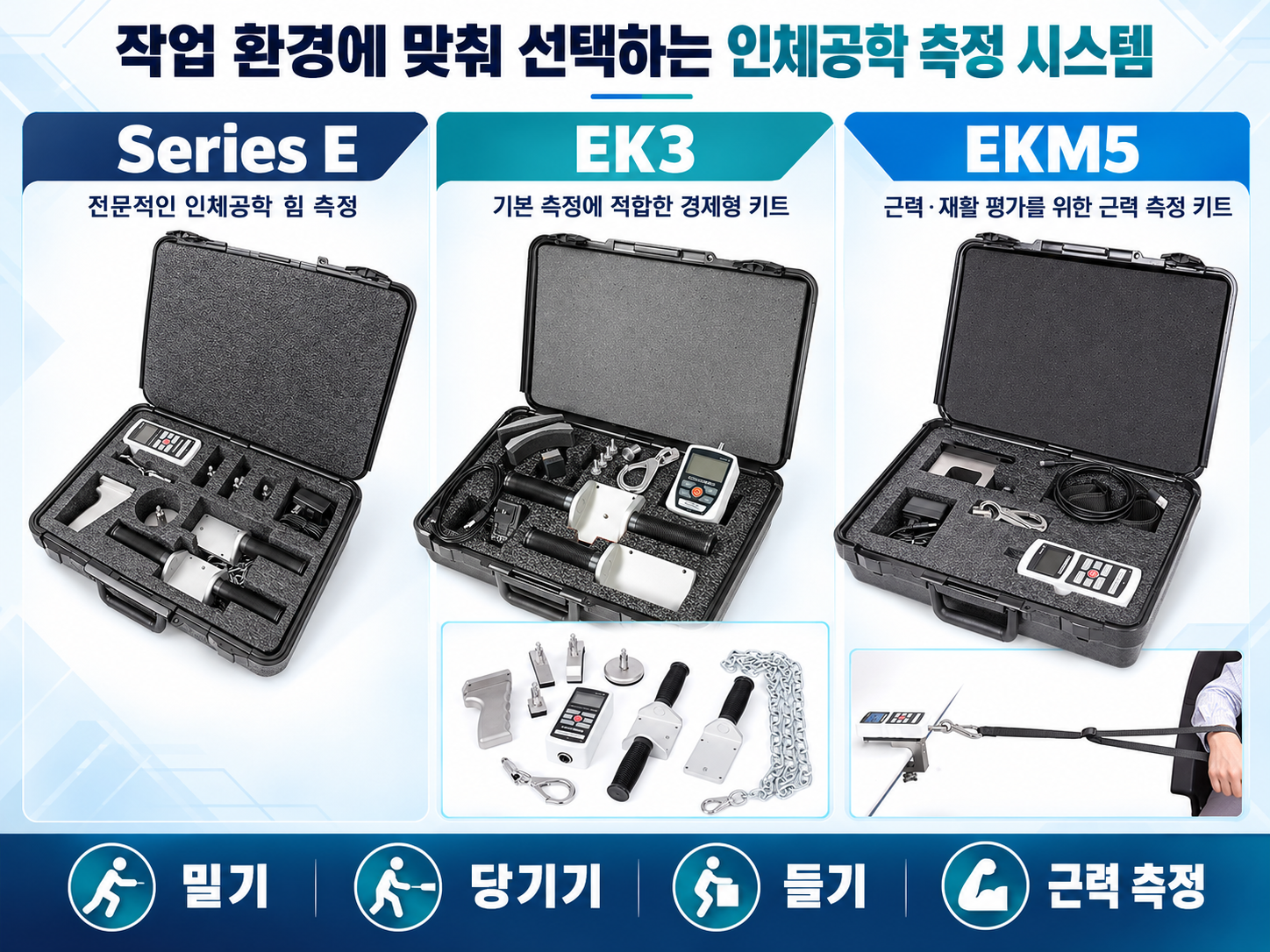

Series E · EK3 · EKM5

작업 분석부터 근력 평가까지 목적별 구성

Series E
Click-Lock® 방식으로 패드·후크·핸들을 빠르게 교체하는 고급형 구성

Series EK3
Series 3 게이지와 기본 부속품을 포함한 경제적인 인체공학 키트

Series EKM5
200 lbF Series 5 게이지와 테이블 마운트·스트랩을 갖춘 근력 평가 키트

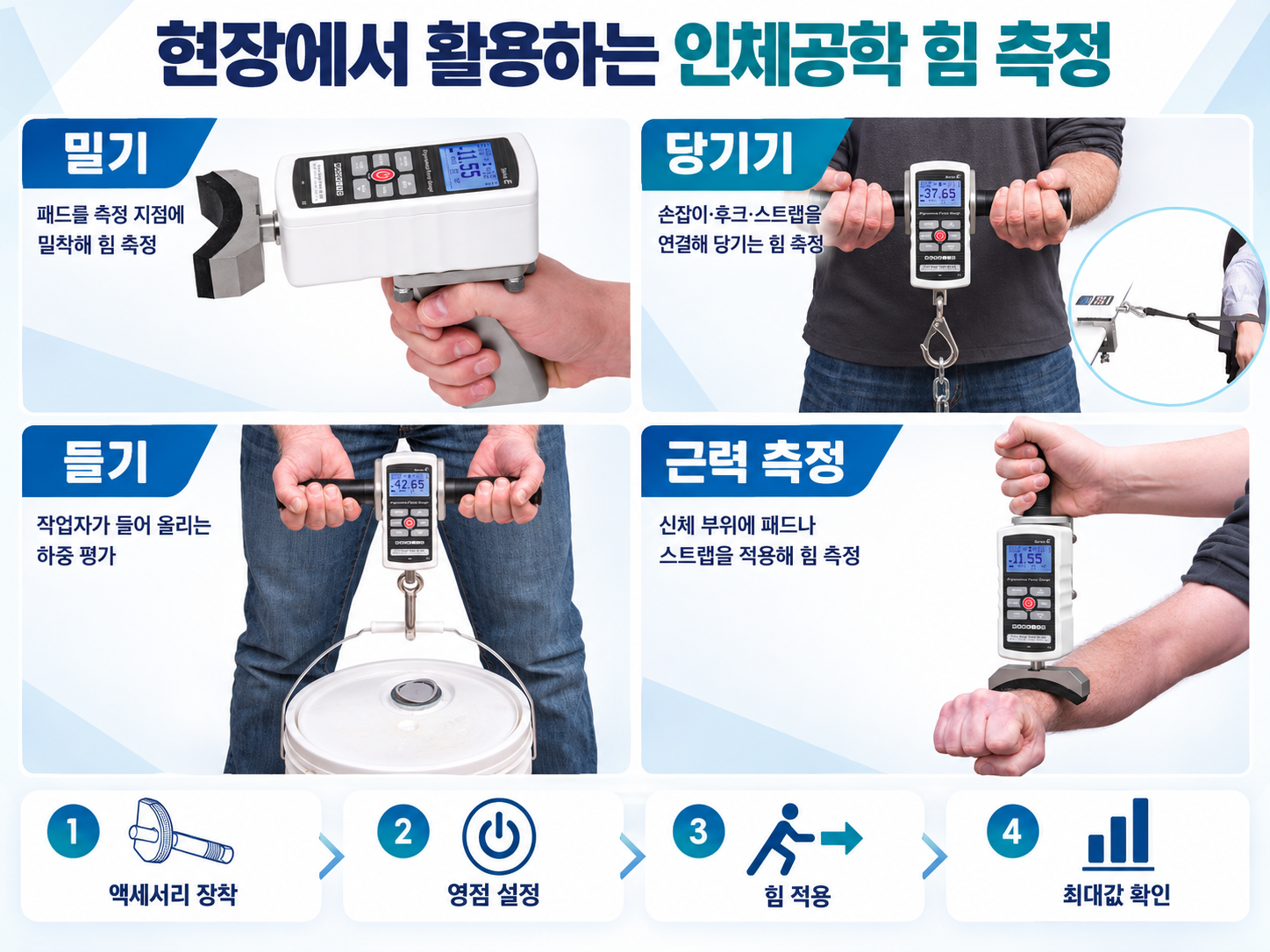

APPLICATIONS

실제 작업 동작에 맞춰 측정합니다

PUSH

밀기 힘

카트·문·서랍·버튼 조작

PULL

당기기 힘

손잡이·케이블·레버 작업

LIFT

들기 힘

상자·부품·작업물 취급

STRENGTH

근력 평가

근골격계·재활·인체공학 연구



인체공학 측정 기본 순서

STEP 01

동작 정의

실제 작업 자세와 방향 확인

STEP 02

부속 선택

패드·핸들·후크·스트랩 장착

STEP 03

영점 설정

측정 방향과 단위를 확인

STEP 04

반복 측정

동일 조건에서 피크·평균값 비교

인체공학 평가는 자세, 측정 방향, 높이, 반복 횟수에 따라 결과가 달라질 수 있습니다. 비교 시험은 동일한 조건과 절차로 진행하세요.

구매 전 확인해 주세요

시험 목적
마찰계수 / 밀기·당기기 / 근력 평가

예상 최대 힘
정상 사용 범위에 맞는 용량 선택

시료·동작 조건
재질·치수·시험 방향·작업 자세

필요 부속품
COF 치구·스탠드·패드·핸들·후크

중요: M5-2-COF는 마찰계수 게이지이며, 실제 COF 시스템은 일반적으로 전동 시험 스탠드와 G1086 치구가 함께 필요합니다. 보유 장비와의 장착·기능 호환성은 주문 전에 확인해 주세요.

빠른 견적을 위해 알려주세요

마찰계수·인체공학 구분 시료 재질·크기 시험 규격 예상 최대 힘 작업 동작·측정 방향 보유 스탠드·게이지 데이터 저장 필요 여부 시료·현장 사진
