MARK-10 GRIPS & ATTACHMENTS

그립·픽스처 선택 가이드



정확한 힘 측정은 시료를 안정적으로 잡고
하중을 올바른 방향으로 전달하는 것부터 시작됩니다.



THE RIGHT GRIP MATTERS

게이지만큼 중요한 시료 고정 방식

시료가 미끄러지거나 중심이 어긋나면 실제 재료 특성이 아닌 고정 상태의 영향을 측정할 수 있습니다. MARK-10은 힘 게이지·센서·시험 스탠드와 조합할 수 있는 다양한 그립과 픽스처를 제공하며, 시료의 재질·형상·하중 방향에 맞춰 선택해야 합니다.

먼저 네 가지를 확인하세요

01 · DIRECTION

하중 방향

인장·압축·박리·굽힘·토크

02 · SAMPLE

시료 형상

필름·판재·와이어·용기·부품

03 · CAPACITY

예상 최대 하중

게이지와 그립 중 낮은 용량 기준

04 · MOUNTING

장착 규격

나사·어댑터·아이엔드 호환 확인

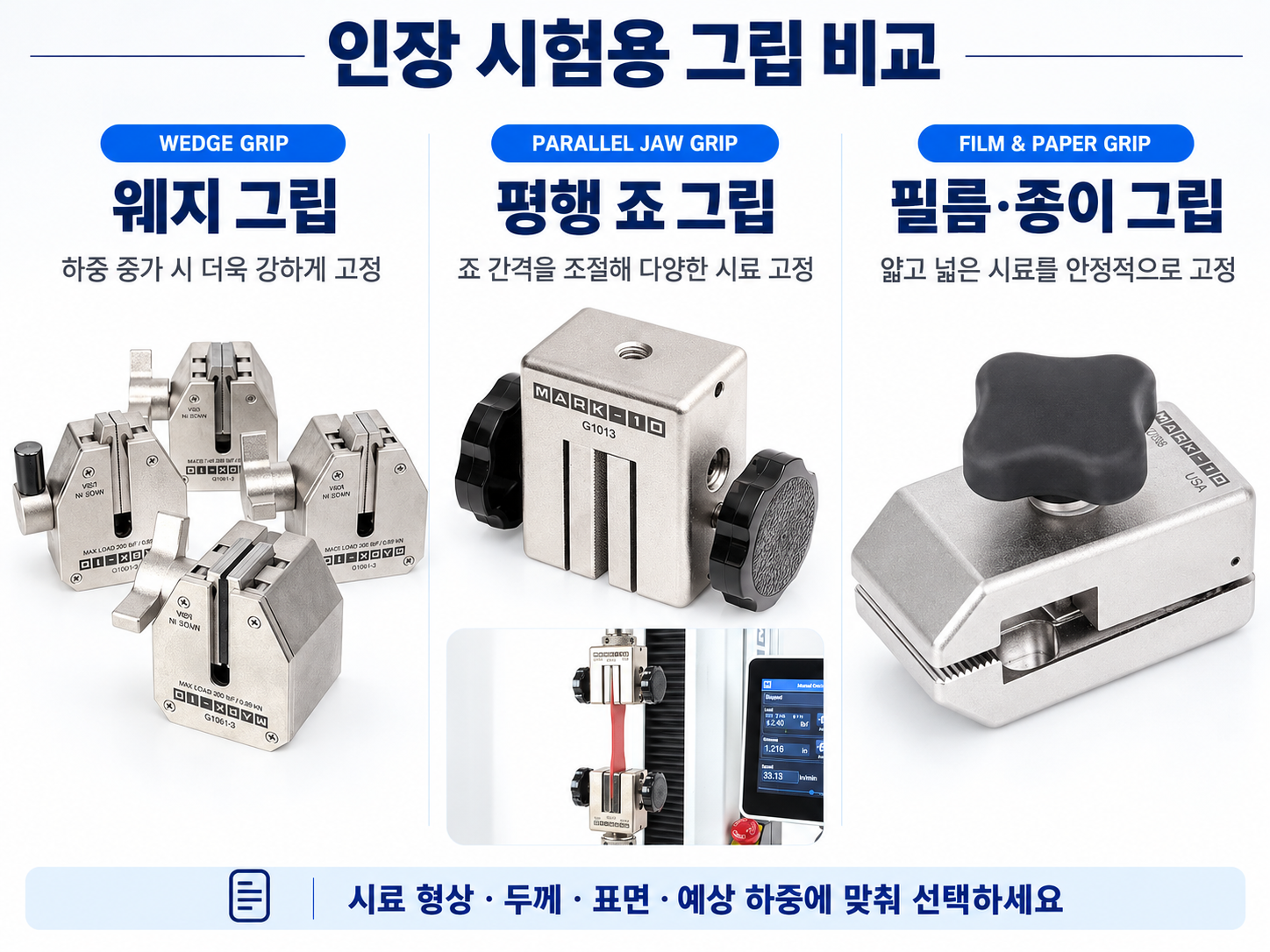

01 · TENSILE / PULL

인장·당김 시험용 그립

평판·플라스틱·고무·소형 부품 등을 잡아당기는 시험에 사용합니다. 시료 두께와 폭, 표면 경도, 예상 하중에 따라 죠의 구조와 표면을 선택합니다.

구분	대표 모델	추천 시료·용도
웨지 그립	G1061 시리즈	일반 인장 시험, 하중 증가 시 죠가 시료를 조여 주는 구조
평행 죠 그립	G1013·G1101·G1100	다양한 두께의 판재·부품을 평행하게 고정
소형 부품 그립	G1003·G1062	얇고 좁은 시료 또는 작은 부품의 저하중 인장 시험
클레비스·리본 그립	G1077·G1090·G1111	스프링·체인·웨빙·테이프·편조 재료

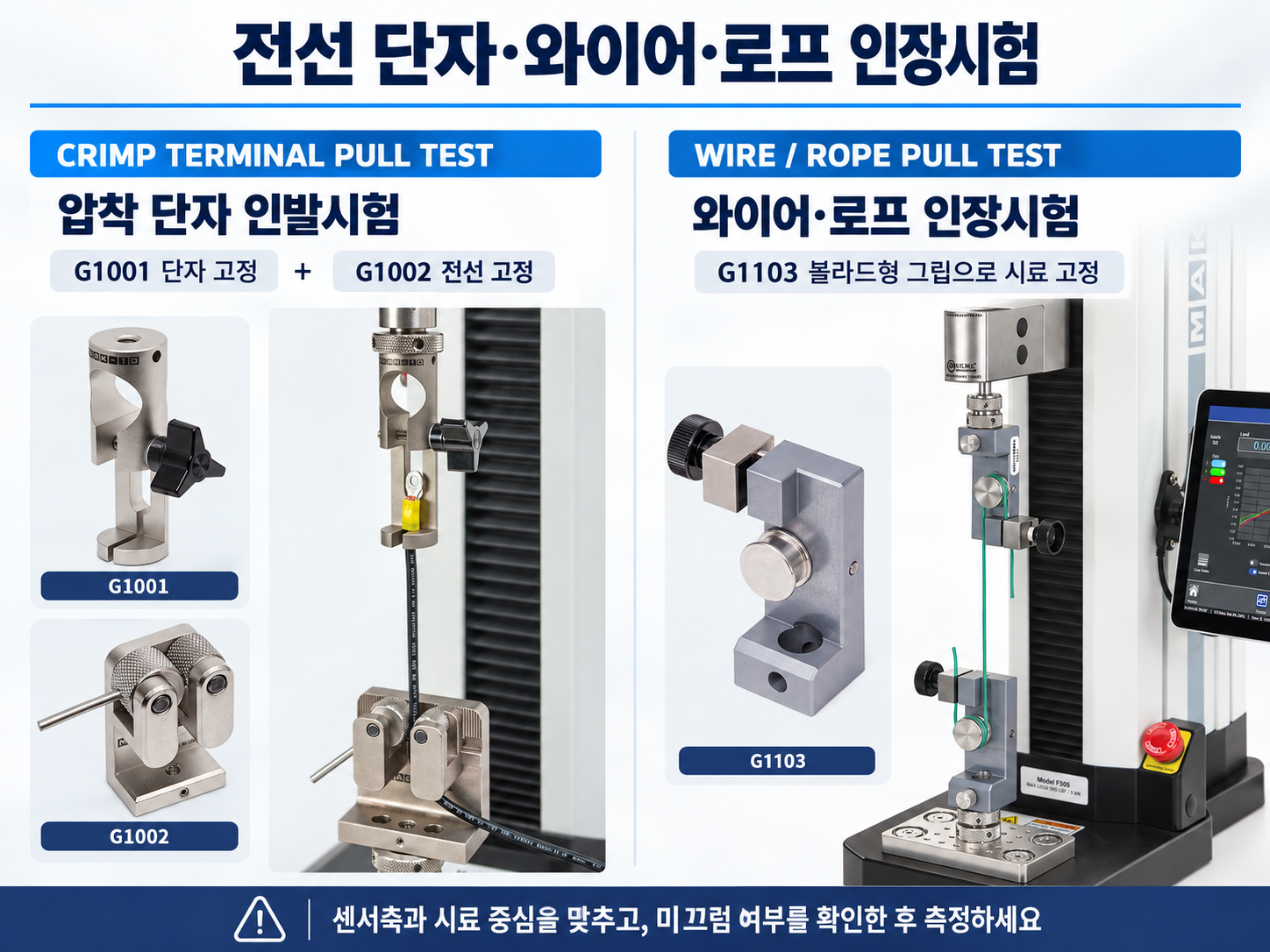

02 · WIRE / ROPE / YARN / TUBING

와이어·로프·실·튜브용 그립

가는 시료는 죠에서 끊어지거나 미끄러지기 쉬우므로 접촉 면적과 굽힘 반경을 고려해야 합니다. 크림프 단자의 인발력은 터미널 그립으로 단자를 고정하고, 전선은 반대쪽 전용 그립으로 잡아 측정합니다.

터미널 그립
G1001 시리즈·G1076·G1093
압착 단자 인발 시험

듀얼 롤러 그립
G1002·G1085
전선·튜브·가늘고 긴 시료

볼라드형 그립
G1078·G1102·G1103·G1092
필라멘트·실·로프의 미끄럼 억제

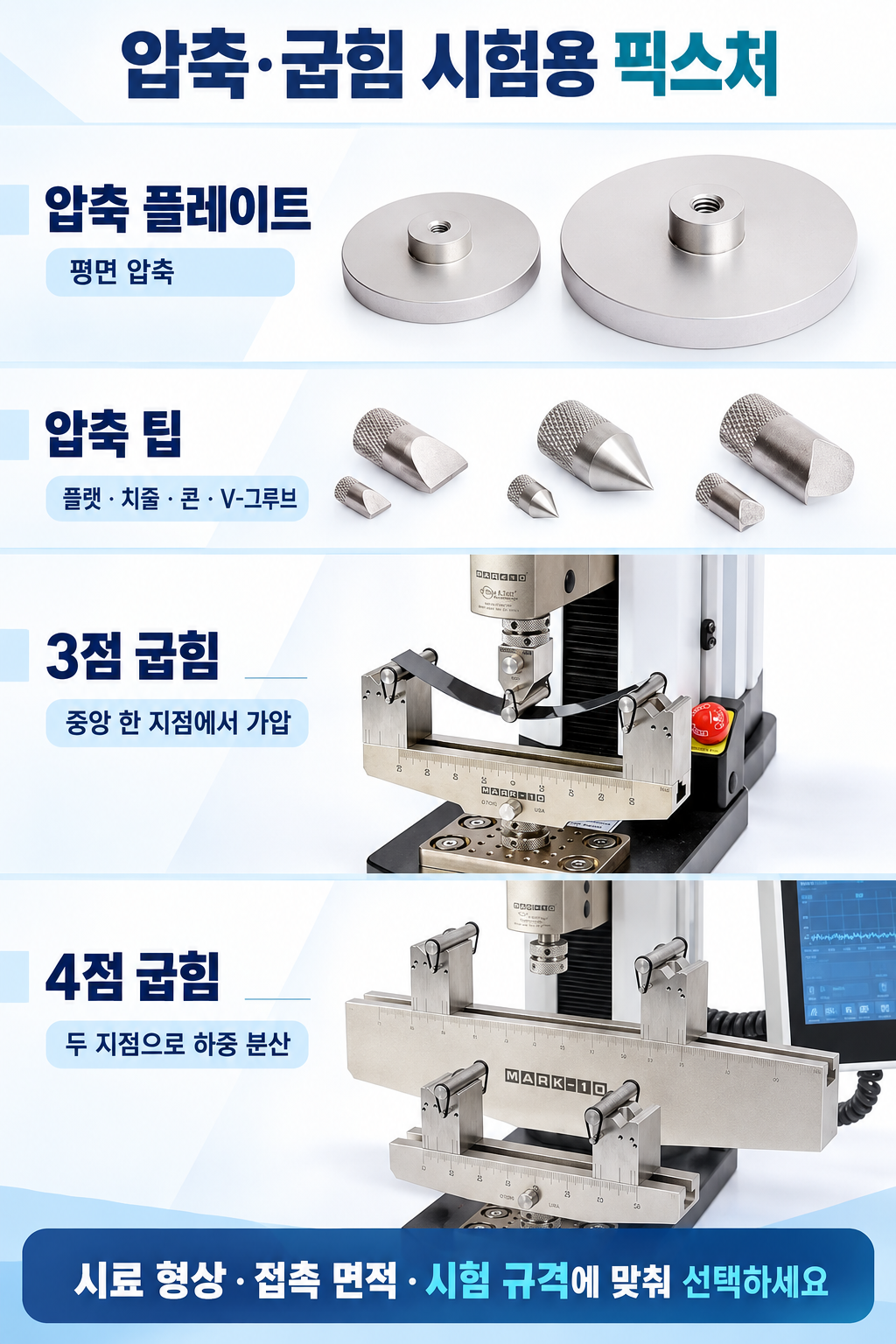

03 · COMPRESSION / PUSH / BEND

압축·누름·굽힘 시험용 픽스처

압축 시험은 시료와 접촉하는 면의 형상과 평행도가 중요합니다. 평판 압축에는 압축 플레이트를, 국부적인 눌림이나 관입 시험에는 목적에 맞는 플랫·콘·치즐·V-그루브 팁을 사용합니다.

픽스처	대표 모델	주요 용도
압축 플레이트	G1009·G1087·G1123	용기·스프링·폼·부품의 압축력 시험
3점·4점 굽힘 치구	G1095·G1096·G1097	플라스틱·복합재 등 다양한 재료의 굽힘 시험
기본 압축 팁	플랫·치즐·콘·V-그루브	일반 누름·관입·절단·원형 시료 고정 보조

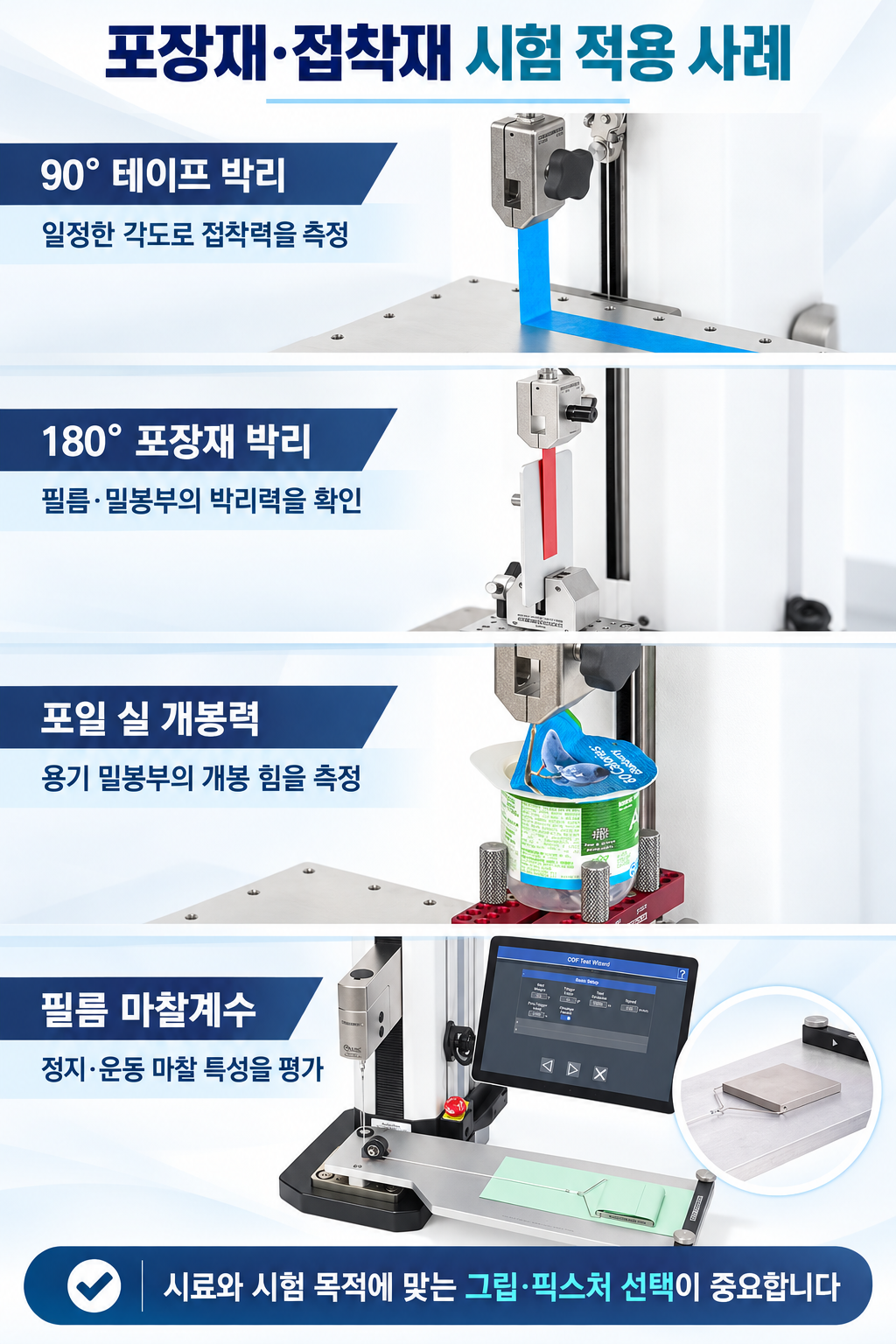

04 · PACKAGING / PEEL / FRICTION

포장·박리·마찰 전용 픽스처

필름·종이·접착재·캡·코르크처럼 시험 방법이 정해진 시료는 전용 픽스처를 사용하면 반복성과 작업성이 향상됩니다.

필름·종이 그립
G1008·G1015 시리즈
얇은 재료의 인장·박리

90° 박리 치구
G1109
테이프·필름·포장재 박리

마찰계수 치구
G1086
정지·운동 마찰계수 시험

특수 포장 치구
플립캡·코르크·루프택·상자 개봉력



그립 장착과 시험 기본 순서

STEP 01

조건 확인

시료·방향·최대 하중 확인

STEP 02

호환 확인

나사·어댑터·용량 확인

STEP 03

그립 장착

무리한 공구 체결 없이 고정

STEP 04

중심 정렬

센서축과 시료 중심 일치

STEP 05

저속 확인

미끄럼·간섭 확인 후 시험

주의: 그립의 허용 하중과 게이지·센서의 용량 중 가장 낮은 값을 시스템 최대 용량으로 보아야 합니다. 측면 하중·비틀림·편심 하중을 피하고, 시료가 빠질 가능성이 있는 시험은 보호 장비와 안전 커버를 사용하세요.

시료별 빠른 선택표

시료	우선 검토할 그립	함께 확인할 조건
필름·종이	필름/페이퍼 또는 평행 죠	폭·두께·죠 자국·미끄럼
플라스틱·고무 시편	웨지 또는 평행 죠	시료 파손 위치·죠 표면
전선·실·로프	롤러 또는 볼라드형	직경·굽힘 반경·슬립
압착 단자	터미널 그립+전선 그립	단자 형상·슬롯 폭·규격
용기·스프링·폼	압축 플레이트	접촉면·평행도·변위
캡·접착재·포장재	전용 특수 픽스처	시험 각도·속도·적용 규격

정확한 그립 선정을 위해 알려주세요

시험 목적·적용 규격 시료 재질·형상 시료 폭·두께·직경 예상 최대 하중 인장·압축·박리 방향 보유 게이지·센서 모델 보유 시험 스탠드 시료·시험 사진
