소프트웨어·시험 시스템 구성 가이드

측정 장비 선택부터 데이터 저장·분석까지



측정기 하나만 고르는 것이 아니라 시험 목적에 맞는 스탠드, 센서, 그립과 소프트웨어를 함께 구성해야 반복성과 작업 효율을 높일 수 있습니다.

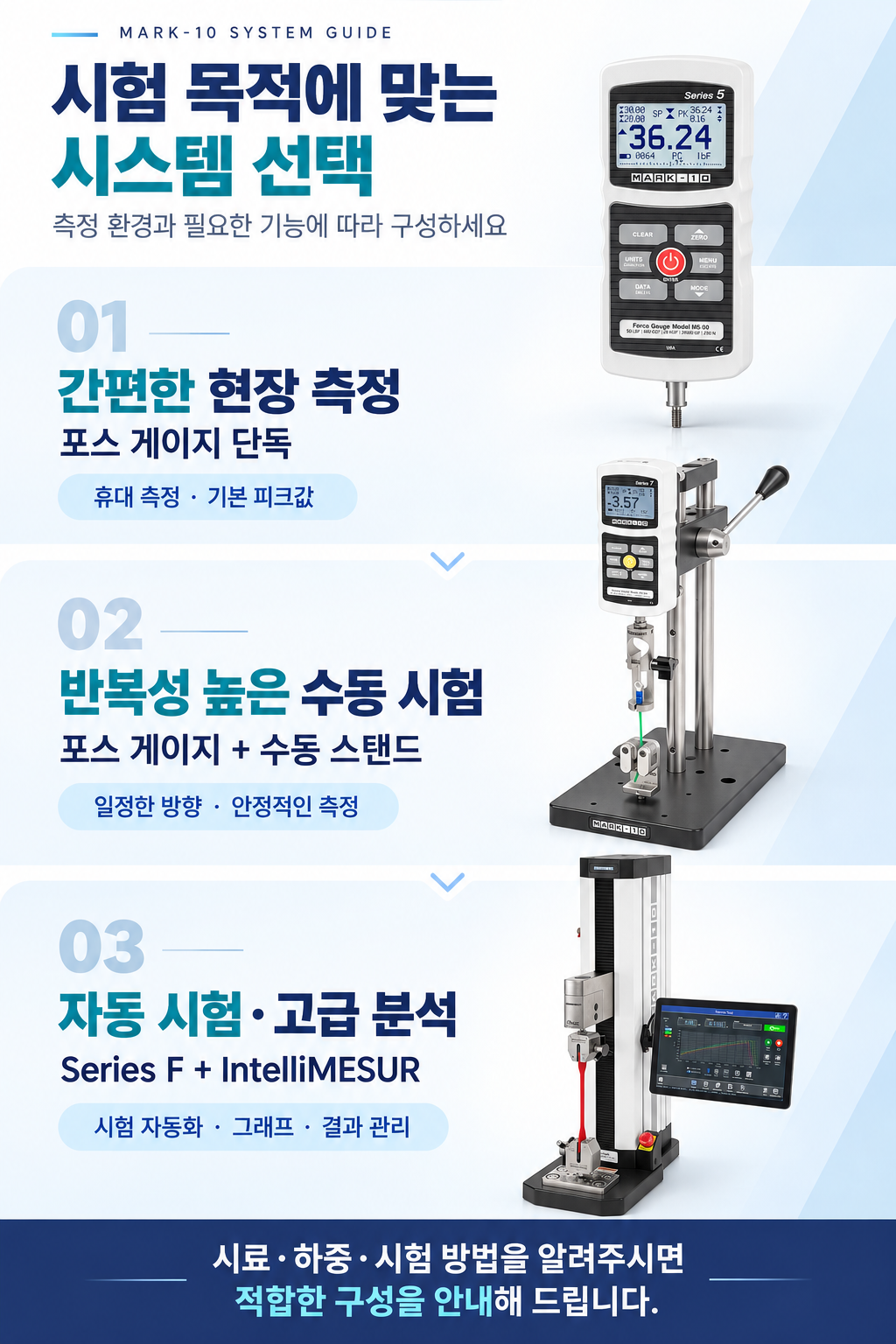

완성형 시험 시스템은 무엇으로 구성될까요? 일반적으로 측정기 또는 센서, 시험 스탠드, 그립·픽스처, 데이터 수집 소프트웨어를 시험 대상에 맞게 조합합니다. 같은 측정기라도 시료와 시험 방법에 따라 필요한 구성이 달라질 수 있습니다.

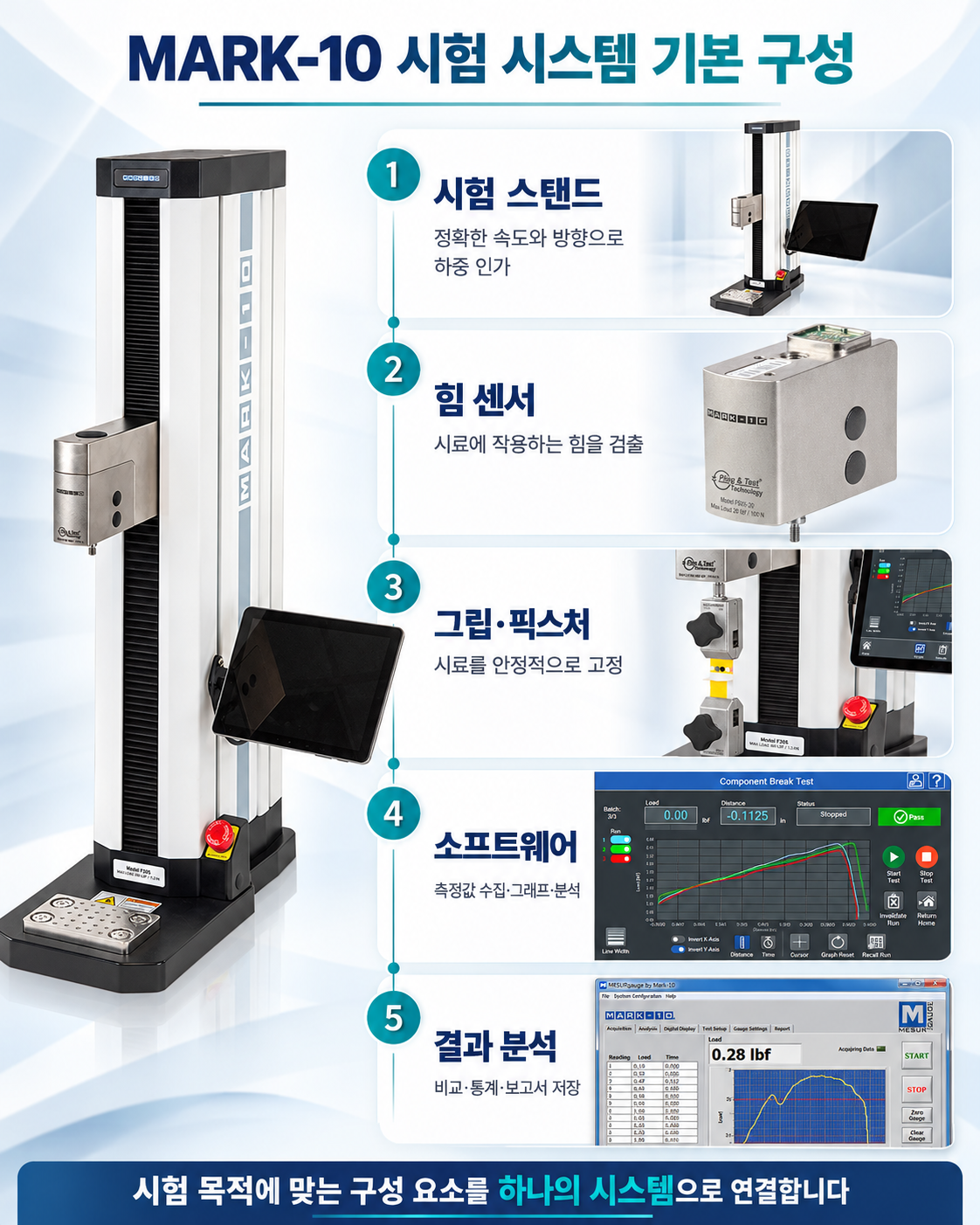

SYSTEM 01 시험 시스템의 기본 구성 필요한 장비를 각각 고르는 것보다 시험 목적에서 출발해 전체 시스템을 구성하는 것이 중요합니다. 구성 요소 역할 선택 기준 측정기·센서 힘 또는 토크를 검출 측정 방향, 예상 최대값, 정확도, 샘플링 속도 시험 스탠드 일정한 속도와 방향으로 하중을 인가 수동·전동, 용량, 이동 거리, 속도 제어 그립·픽스처 시료를 고정하고 하중을 정확히 전달 시료 형상, 두께·폭, 미끄럼, 시험 규격 소프트웨어 측정값 수집, 그래프, 통계, 보고서 작성 필요한 분석 수준, 장비 제어, 저장·내보내기

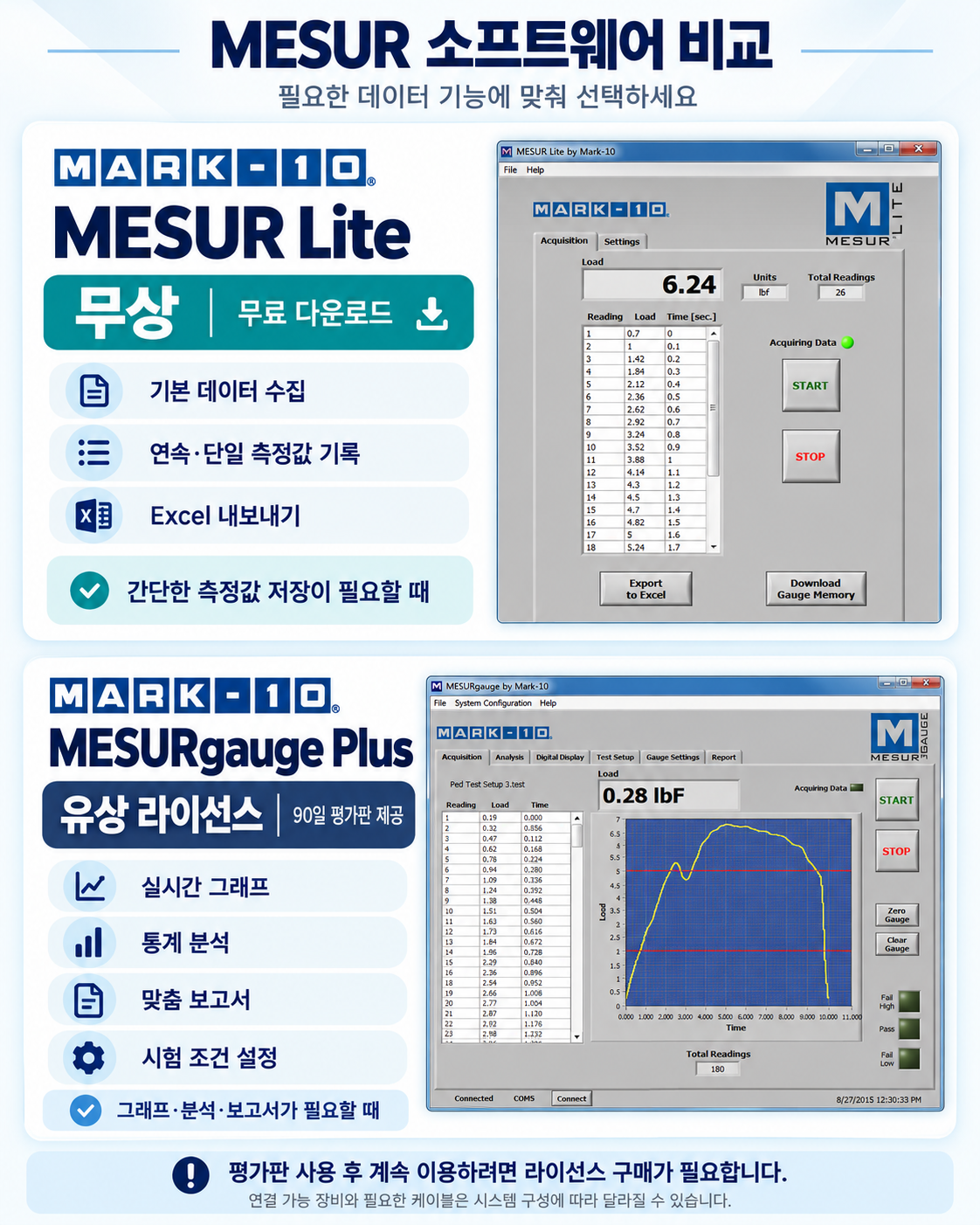

SOFTWARE 02 MESUR 소프트웨어 선택 기본적인 측정값 저장이 목적이라면 MESUR Lite, 그래프·통계와 시험 제어가 필요하다면 MESURgauge Plus를 검토합니다. 구분 MESUR Lite MESURgauge Plus 추천 목적 기본 데이터 수집·표 작성 시험 데이터 분석·보고서 관리 주요 기능 연속 또는 단일 데이터 수집, 저장 데이터 불러오기 실시간 그래프, 통계, 시험 설정 저장, 보고서 작성 데이터 활용 표 형식 확인·Excel 내보내기 그래프 분석·통계·Excel 내보내기·보고서 장비 제어 측정값 수집 중심 호환되는 일부 전동 스탠드의 동작 제어 가능 ※ 소프트웨어 호환 여부와 지원 기능은 측정기·스탠드 모델 및 연결 방식에 따라 달라질 수 있습니다.

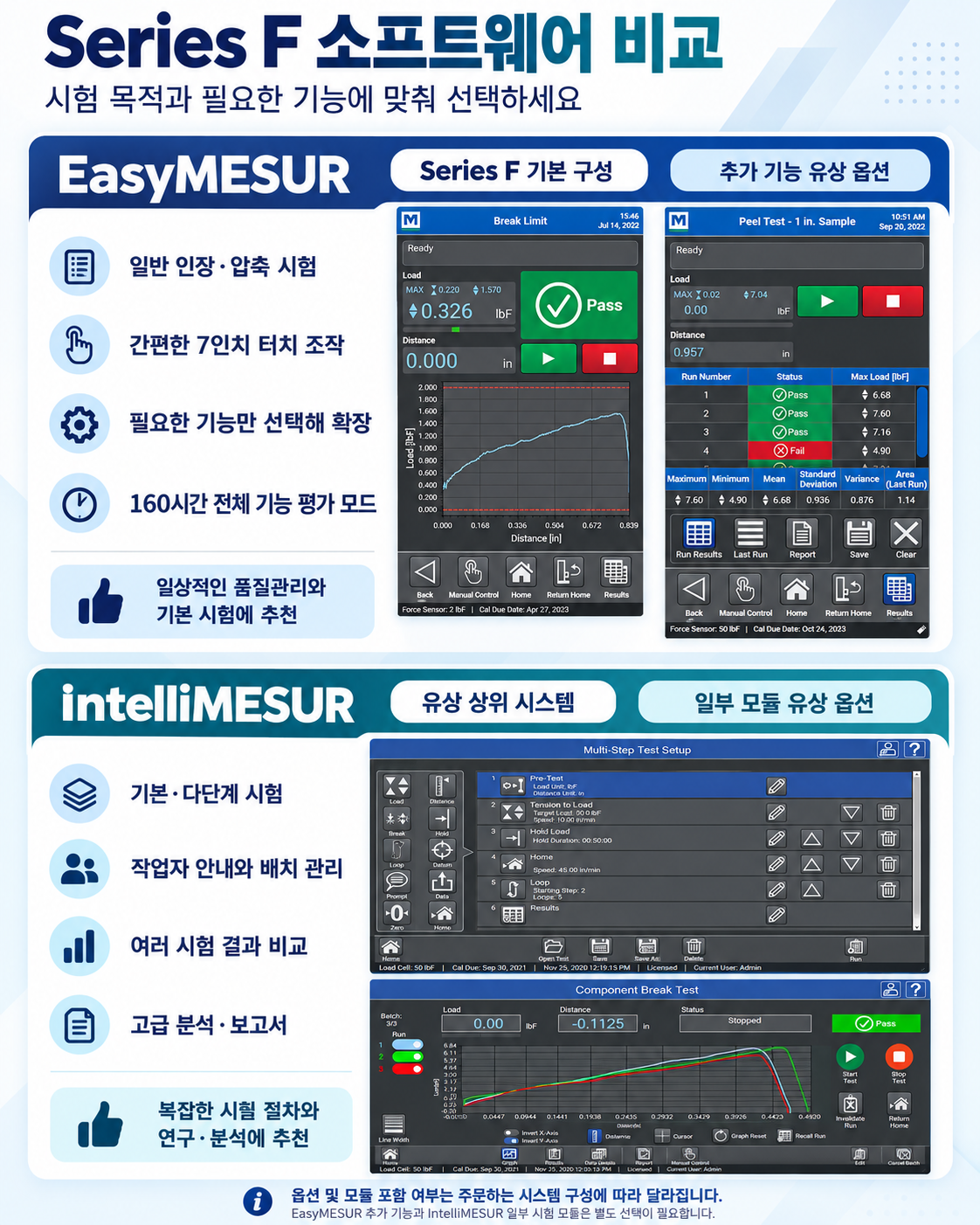

SERIES F 03 EasyMESUR와 IntelliMESUR Series F 시험 시스템은 필요한 시험 복잡도에 따라 EasyMESUR 또는 IntelliMESUR 구성을 선택할 수 있습니다. 선택 기준 EasyMESUR IntelliMESUR 적합한 시험 일상적인 인장·압축 시험 고급·복합 시험 절차 시험 구성 기본 시험 설정과 결과 관리 다단계 시퀀스·작업자 안내·반복 시험 분석 수준 일반적인 힘 측정 결과 그래프·결과표·보고서 및 선택형 재료시험 계산 추천 사용자 반복적인 품질관리 시험 연구개발·공정 표준화·다양한 시험법 운용

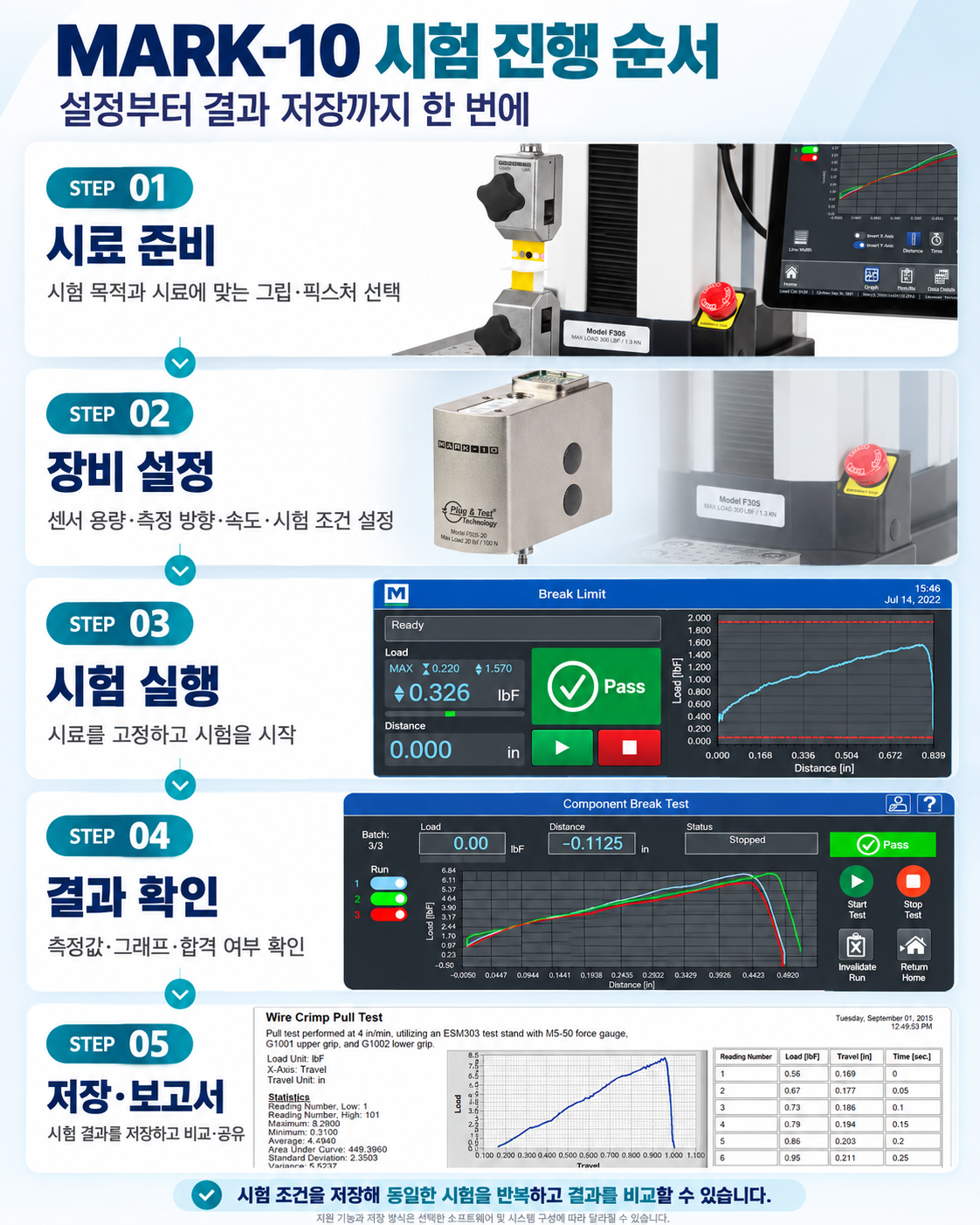

WORKFLOW 04 간단한 시험 진행 순서 01 시험 조건 확인 시료, 측정 방향, 예상 최대 하중, 속도와 시험 규격을 확인합니다. 02 장비와 시료 장착 측정축을 맞추고 시료가 미끄러지지 않도록 그립·픽스처를 체결합니다. 03 제로·단위·속도 설정 표시값을 영점 조정하고 단위, 이동 속도, 시작·종료 조건을 설정합니다. 04 시험 실행 저용량 또는 낮은 속도에서 먼저 점검한 뒤 시험을 진행합니다. 05 결과 저장·분석 피크값, 그래프, 통계 결과를 확인하고 파일 또는 보고서로 저장합니다.

CHECK 05 견적 요청 전 확인해 주세요 ✔ 시험 목적 인장·압축·박리·파단·토크 등 ✔ 시료 정보 재질, 형상, 두께·폭·직경, 사진 ✔ 예상 하중 평균값과 예상 최대값 ✔ 시험 조건 이동 거리, 속도, 반복 횟수, 적용 규격 ✔ 데이터 기능 피크값만 필요한지, 그래프·통계·보고서까지 필요한지 제품별 크기 및 상세 사양은 상품페이지에서 확인해 주세요.

시험 목적에 맞는 MARK-10 시스템을 함께 구성해 드립니다 시료 사진과 예상 측정값을 보내주시면 측정기부터 스탠드, 그립·픽스처와 소프트웨어까지 검토하여 안내드립니다.
