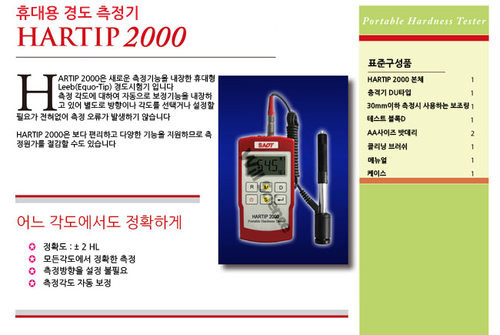

SADT 경도계 휴대형경도계 디지털경도계 철경도 금속경도 HARTIPSeries HARTIP2000,HARTIP2000 Series



●●●특징

· 독자적인 새로운 특허기술을 적용한 신형 Leeb (Equo-Tip)경도측정기 입니다

· 측정 각도에 대해서 자동 보정기능을 내장하고 있어 별도로 방향이나 각도를 선택하거나 설정할 필요가 전혀없어 측정 오류가 발생하지 않습니다

· 반복 재현성 및 측정정도가 우수하여 측정 신뢰도가 높습니다

· 보다 편리하고 다양한 기능을 지원하므로 측정 원가를 절감할 수도 있습니다

· 측정결과에 대하여 Leeb 값과 경도 환산값을 한 화면에 동시에 표시할 수 있습니다

· 999개까지 데이터 저장기능을 지원하면 외부 옵션 프린터와 연결하여 데이터 프린터도 가능합니다

· 사용자 교정기능을 내장하고 있어 언제라도 교정하여 정확한 측정을 할수 있습니다



●●● 응용분야

· 다양한 부품 및 소재에 대한 경도 측정검사

· 조립된 기계 구성 부품에 대한 경도 측정

· 경도 데이터를 요구하는 제품에 대한 경도 시험

· 열처리 및 함침 공정의 경도 측정 및 검사

· 설치된 구조물의 경도 측정 및 안전도 검사

· 기타 규격 경도시험 및 검사



●●● 규격

MODEL	HARTIP 2000	HARTIP 2000 DL
측정원리	Leeb 경도측정 방식
측정범위	HL : 170~960 HRC : 19~68 HRB : 13~101.7 HB : 20~655 HV : 80~940 HS3 : 2~99.5 σb(rm)255~2180N/mm2
측정오차	±0.3% @ HL=800 / ±2HL
충격장치	DU타입	D-DL 2in1(일체형)
측정방향	전방향(각도 자동 보정기능 내장)
소재설정	10개 소재 데이터 등록
데이터저장	999개 측정 데이터
출력	RS-232C(마이크로 프린터)/Bluetooth(옵션)
교정기능	사용자 교정허용
표시기 사양	LCD 표시기(백라이트 부착형)
전원	1.5V 알카라인 AA사이즈 X2
사용온도	-10~40℃
크기	124X67X30mm
무게	240g
적용기준	ASTM A956



●●●단위설명

단위	설명
HLD	Device D와 함께 사용하는 Leed경도값
HB	Brinell(브리넬) 경도값
HRB	Rockwell B(로크웰B) 경도값
HRC	Rockwell C(로크웰C) 경도값
HS	Shore(쇼어) 경도값
HV	Vicker(비커) 경도값
σb(N/mm2)	강도값

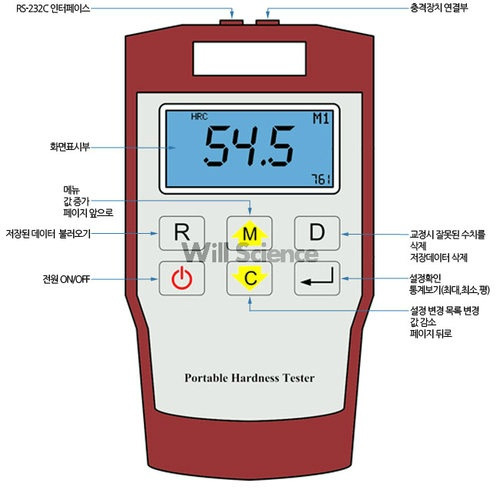

●●● 각부분의 기능

●●● 측정 및 변환표

IMPACT DEVICE D = LD : 200~900
	HRC	HRB	HB	HV	HS	σb (N/mm2)
STEEL(강철)	20.0~67.9	59.6~99.5	80~647	80~940	32.5~99.5	375~1710
CWT.STEEL(냉연공구강)	20.0~67.1			80~898		1170~2639
ST.STEEL	19.6~62.4	46.5~101.7	85~655	85~802		740~1725
GC.IRON(주철)			93~334
NC.IRON			131~387
C.ALUMINIUM		24~85	30~159	80~195
BRASS(황동)		13.5~95.3	40~173
BRONZE(청동)			60~290
COPPER(구리)			45~315
